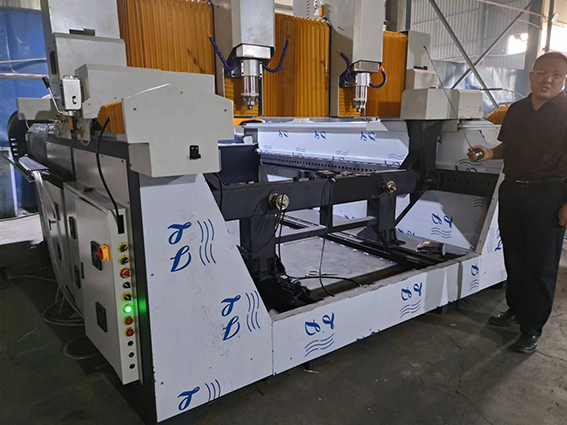

  • 2022年新款双头独立圆雕机JK-1020-2
  • 所属分类:

    石材圆雕机
  • 点击次数:

    2339次
订购热线:13031743794
  • 产品介绍
  • 产品参数
  • 适用行业
  • 售后服务

功能特性

u 采用大功率、高扭矩6KW水冷电主轴。

u 设备XYZ三轴均采用台湾自润滑方形刮屑型直线导轨,承重冗余大,寿命长,对于高度CNC数控设备,方形直线导轨比圆轨寿命长、精度高

u 进口四排钢珠,加宽直线导轨,自润滑块,雕刻时各方向受力均等,保证了机械精度和强度。

u 智能加工越界保护,防止设计版面超过加工幅面引起的机械碰壁现象。

u 多元化控制可以分别控制加工速度、空走速度、落刀速度,大大提高了加工产品的质量及加工效率。


技术资料

重型石材立体圆雕机四轴联动

行程

圆柱直径

圆直径最大1000mm正方形小于圆圈,在圆圈内)

圆柱长度

2000mm

Z行程

600mm

设备

外形尺寸

4米;宽3.5米;高2.8米

龙门

双层结构,采用山东大学力学结构研究院研发

床身结构

钢结构回火处理+防腐三遍喷漆+不锈钢挡水+重型梯型腿二宝焊接技术

防尘防水

独家设计,不锈钢L型+U型设计,高效防尘防水

运行导轨

35台湾方型导轨xyz采用双导轨设计

精度

加工精度

0.1mm

重复定位精度

0.1mm

传动方式

X、Y、Z结构(Y轴双丝杠传动)

进口台湾X、齿条,y轴滚珠丝杆.Z轴滚珠丝杠,德国原配螺母;(选用齿条传动的优点为切割力度大,速度快为双电机,双齿核传动)

旋转轴

高精度减速机+伺服电机

速度

最大空行速度

12000mm/min

最大工作速度

8000mm/min

主轴

主轴功率

6KW/380V

主轴转速

24000r/min

供油系统

导轨丝杠润滑部分

全自动供油系统

电器线路

国标超柔拖链防老化电缆线

管路

防老化水管、油管(冬天抗冻,夏天耐热,不硬化不变形)

冷却

刀具冷却系统

循环水回流设计

电机驱动


高速大扭矩伺服电机驱动,精度高自我保护(选用雕刻机专用驱动和电机,该品牌可选配)

工作电压

AC380V

运行指令

G代码,F/S命令兼容

操作系统

四轴手柄系统

适用行业

石材行业:石材柱子雕刻,人物雕刻、动物雕刻等

工艺品行业:可各种石头上进行各种精美图案和文字的雕刻

售后服务及技术支持

1.设备安装和调试

*设备到达用户后,工程师当天到达现场进行安装、调试、培训

*工程师到达现场前,用户应将准备工作就绪:卸货设备、安装场地、三项电源、电脑、插排、稳压器、漏电保护器。请用户给予积极配合,设备调试完后请用户验收。

2.培训

* 受训人要具备一定的相关技能,有电脑操作经验和相关制图软件应用经验。工程师将对用户进行编程、操作、加工和日常维护方面的培训,受训人应固定

*客服每月定期对用户进行回访,内容:解惑、机器操作、产品加工的技术交流

*24小时接报,电话、邮件等各种形式的咨询和支持诉求

3. 维修服务

*保修期内:1、按照工程师指导规范、正确操作和保养机器前提下,免费故障维修、更换零部件(易损件除外)

2、保修期为客户提供两次免费的维护保养

*保修期外:终身维修,收取相应服务费和零部件更换成本费

*应诉期:1、24小时全天候接报,电话、邮件等各种形式的咨询和支持诉求

         2、接报修后48小时内到位服务,外地客户72小时内上门服务



---------------订货流程---------------


1.客户询问所需产品

2.和业务员了解所需雕刻机的型号,功能等

3.确定价格、支付方式、交货期、售后服务等细节签订合同

4.公司生产部生产,生产完毕后找物流发货

5.货到客户处,技术员上门安装调试培训
