佳合智能制造工程（山东）有限公司
JK-1820S新款立式圆雕机
1、设备主要性能介绍
1）增加绳锯功能，在产品粗修形前把多余的料切出；并能充分利用加工材料；
2）有锯片功能，先对产品进行开荒，再进行精加工，大大节省刀具，提高效率；
3）立式圆雕，主要针对座佛加工，防止因为颈部太细到加工后期出现断裂情况；
4）设计时采用一个锯片头、一个雕刻头，这样虽然增加成本，但在后期使用过程中能降低机器的故障率。
|
NO. |
项目 |
性能指标 |
参数 |
|
1 |
最大加工尺寸 |
圆柱直径 |
1800mm |
|
圆柱高度 |
2000mm |
||
|
Z行程 |
6000mm |
||
|
2 |
|
||
|
3 |
速度 |
最大空行速度 |
15000mm/min |
|
最大工作速度 |
5000mm/min |
||
|
4 |
整体结构 |
X、Y轴结构 |
X轴齿条传动，Y轴双丝杠 |
|
Z轴结构 |
Z丝杠 |
||
|
A轴结构（底转台） |
行星减速机+大小齿轮传动， |
||
|
5 |
运行模式 |
|
伺服 |
|
6 |
工作电压 |
|
AC380V |
|
7 |
运行指令 |
|
G代码，F/S命令兼容 |
|
8 |
操作系统 |
|
DSP四轴系统 |
|
9 |
Ｙ轴（上下方向） |
电机功率 |
2.3KW，左右各一 |
|
Y轴（上下）行程 |
2100mm |
||
|
10 |
雕刻旋转座（A轴） |
电机功率 |
3KW |
|
最大承重 |
20吨 |
||
|
重复定位精度 |
1度 |
||
|
11 |
顶压杆（尾座） |
Y轴（上下）电机功率 |
1.5KW |
|
Y轴（上下）行程 |
2100mm |
||
|
X轴（左右）电机功率 |
200W减速电机 |
||
|
X轴（左右）行程 |
1150mm |
||
|
12 |
雕刻系统 |
雕刻主轴电机功率 |
6KW |
|
雕刻主轴电机转速 |
18000r/min |
||
|
重复定位精度 |
±0.1mm |
||
|
X轴（左右）电机 |
1.5KW |
||
|
X轴（左右）行程 |
1800mm |
||
|
Z轴（前后）电机 |
1.5KW |
||
|
Z轴（前后）行程 |
1050mm |
||
|
13 |
锯切系统 |
锯片规格 |
锯片直径500mm |
|
锯切电机功率 |
11KW |
||
|
锯切电机转速 |
3000r/min |
||
|
重复定位精度 |
±0.1mm |
||
|
X轴（左右）电机 |
1.5KW |
||
|
X轴（左右）行程 |
1800mm |
||
|
Z轴（前后）电机 |
1.5KW |
||
|
Z轴（前后）行程 |
950 mm |
||
|
13 |
绳锯系统 |
驱动电机功率 |
11KW |
|
驱动电机转速 |
1000r/min |
||
|
重复定位精度 |
±0.1mm |
||
|
X轴（左右）向行程 |
2200 mm |
||
|
X轴（左右）电机 |
1.5KW |

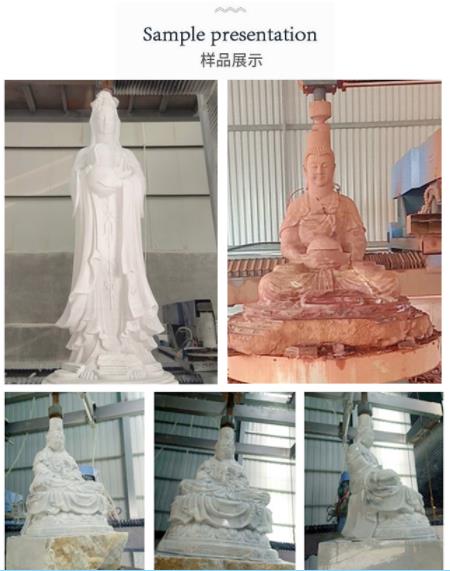

可以对超重石材、木材、泡沫等进行三维立体雕刻.例如狮子龙柱，佛像，能雕，大型人物等一系列产品
售后服务及技术支持
1．设备安装和调试
*设备到达用户后，工程师当天到达现场进行安装、调试、培训
*工程师到达现场前，用户应将准备工作就绪：卸货设备、安装场地、三项电源、电脑、插排、稳压器、漏电保护器。请用户给予积极配合，设备调试完后请用户验收。
2．培训
* 受训人要具备一定的相关技能，有电脑操作经验和相关制图软件应用经验。工程师将对用户进行编程、操作、加工和日常维护方面的培训，受训人应固定
*客服每月定期对用户进行回访，内容：解惑、机器操作、产品加工的技术交流
*24小时接报，电话、邮件等各种形式的咨询和支持诉求
3. 维修服务
*保修期内：1、按照工程师指导规范、正确操作和保养机器前提下，免费故障维修、更换零部件（易损件除外）
2、保修期为客户提供两次免费的维护保养
*保修期外：终身维修，收取相应服务费和零部件更换成本费
*应诉期：1、24小时全天候接报，电话、邮件等各种形式的咨询和支持诉求
2、接报修后48小时内到位服务，外地客户72小时内上门服务
---------------订货流程---------------
1.客户询问所需产品
2.和业务员了解所需雕刻机的型号，功能等
3.确定价格、支付方式、交货期、售后服务等细节签订合同
4.公司生产部生产，生产完毕后找物流发货
5.货到客户处，技术员上门安装调试培训
